USB 2.0 kabl

Je li standard univerzalne serijske magistrale (USB). Skoro svi uređaji koji podržavaju USB i svi USB kablovi podržavaju najmanje USB 2.0 (često se naziva USB High-Speed). Uređaji koji se pridržavaju ovog USB standarda mogu prenositi podatke brzinom do 480 Mbps.

Craftsmanship

USB 2.0 kablovi su napravljeni od čvrstih, posrebrenih bakrenih provodnika bez kiseonika. Kada se koriste kablovi ovog kalibra, kritično je implementirati čvrstu jezgru koja u potpunosti eliminiše negativne efekte interakcije niti i skin efekta. Svaki čvrsti provodnik se zatim omotava upotrebom STC-ove vlasničke tehnologije dvostrukog monofilamenta, a zatim se inkapsulira u ekstrudirani FEP, koji smanjuje kapacitet kabla, čime se povećava brzina signala i širina pojasa.

USB 2.{1}} kablovi raspoređuju svoje provodnike u preciznu geometriju dvostruke spirale kako bi osigurali karakterističnu impedanciju, minimizirali preslušavanje i smanjili šum. Za dodatno smanjenje šuma i zaštitu putanje USB signala od bilo kakvih vanjskih smetnji, STC ima dvoslojni omotač od srebrne folije i štit od srebrne pletenice. Konačno, USB kabl se iseče na mehanički podešene dužine pre nego što se završi sa pozlaćenim potpuno zaštićenim konektorima, čime se smanjuju unutrašnji mikrofonski efekti i rezonancije impedanse visoke frekvencije.

Dom 12 3 4 5 6 7 Zadnju stranicu 1/12

Prednosti USB 2.0 kabla

Digitalni prijenos slike omogućava prijenos signala bez gubitaka i stoga pruža bolje slike od analognog prijenosa slike.

Preskočite skupe karte za hvatanje okvira. Od 2003. godine svi računari nude više integrisanih USB portova.

Izuzetno jeftina standardizovana tehnologija kablova i konektora sa integrisanim izvorom napona za kameru. Oni su mnogo jeftiniji od analognih Hirose kablova, ali se obično ne mogu zaključati.

Advantages of USB 2.0 Cable

Karakteristike USB 2.0 kabla

USB 2.{1}} Kabl pruža propusni opseg od 480 Mbit/s, što je ekvivalentno efektivnoj brzini podataka slike od 40 MB/s. Ova izvedba je dovoljna za rad sa više kamera standardne rezolucije ili više na jednom računaru i inspekciju više dijelova u sekundi.

Ova tehnologija omogućava hot plug/hot plug: uređaji se mogu povezati i otkriti tokom rada. Osigurava integrirano napajanje (5 VDC) za uređaj u 4-polnom kablu. USB kompatibilni uređaji mogu izvući ukupno 500 mA iz magistrale. Stoga se uređaji snage do 2,5 W mogu napajati preko magistrale.

Prema specifikacijama, maksimalna dužina USB kabla ne smije biti 4,5 m. Upotrebom visokokvalitetnih kablova moguće su i dužine od cca 10 m. Ako se moraju premostiti veće udaljenosti, čvorišta se mogu povezati između.

4-Pole USB kabl je dizajniran s jednostavnošću, sa dva izvora napajanja i dva upletena provodnika podataka (D+ / D-). Simetrični prenos podataka koristi jednu žicu za signal, a drugu za invertovani signal, omogućavajući prijemniku da udvostruči nivo signala i efikasno poništi široko rasprostranjene smetnje. Ovaj dizajn čini USB kablove praktično bez smetnji, sa tankim poprečnim presekom koji olakšava instalaciju u industrijskim okruženjima.

Moguć je dvosmjerni prijenos podataka: kontrola kamere, aktiviranje i podešavanje parametara također se mogu izvršiti tokom rada.

Specifikacija sabirnice uključuje centralni host kontroler koji koordinira povezane periferne uređaje (zvane slave). U teoriji do 127 različitih uređaja može biti povezano na USB sabirnicu: ovo se radi u topologiji zvijezda. Budući da se samo jedan USB uređaj može spojiti na USB utičnicu, mora se koristiti razdjelnik (hub). Struktura mreže može biti duboka do šest slojeva. Ne dozvoljava daisy chaining kao što je FireWire.

Međutim, praktično iskustvo sa USB sistemima kamera u industrijskim objektima pokazalo je da rad više kamera koje istovremeno snimaju i šalju slike može uzrokovati probleme kao što su smetnje i ukupna dužina kabla. Specifična propusnost na magistrali se zaista može dodijeliti i koristiti isključivo. USB kamera zagarantovana. Međutim, ova funkcija više ne radi ni sa jednim drugim povezanim uređajima.

Za pravi sistem sa više kamera, idealno je da je samo jedna kamera povezana na jednu USB magistralu. Dodatne USB kartice su jeftine i jednostavne za naknadnu ugradnju.

STC Electronic Co., LTD

STC je osnovan 2008. godine u Guangdongu, Kina, i ponosni smo na pomoć i podršku koju nudimo našim klijentima. Naša dilerska mreža širom zemlje sastoji se od sekundarnih dilera, preprodavaca s dodanom vrijednošću (VARS), sistem integratora, IT konsultanata i maloprodajnih objekata, između ostalih kanala.

STC je proizvođač prilagođenih oblikovanih kabelskih sklopova okrenutih prema OEM-u. Posjedujemo interno znanje i resurse potrebne da klijentima na međunarodnim tržištima ponudimo sveobuhvatne usluge dizajna, inženjeringa i proizvodnje prilagođene njihovim specifičnim zahtjevima. Kako bismo garantirali našim klijentima najveći izbor proizvoda i usluga, uspostavljamo trajne veze sa svakim od naših dobavljača.

Specijalizovani sklopovi kablova po meri za čitav niz industrija, kao što su vojna i svemirska, kablovi za povezivanje kamera, kablovi za štampače, kablovi visoke frekvencije velike brzine, medicinske i robotske komponente, među industrijama su u kojima smo specijalizovani za proizvodnju kablova po meri. skupštine.

OEM ODM usluga

Kao fabrika usb kablova, nudimo kompletne prilagođene opcije USB kabla uključujući brendiranje, štampanje logotipa, varijacije boja i prilagođeno pakovanje. Povećajte prisutnost vašeg brenda na tržištu pomoću naših rješenja po mjeri koja vam pomažu da stvorite jedinstven imidž i povećate prepoznatljivost brenda. Radite s nama kako biste poboljšali utjecaj vašeg brenda.

Odlična usluga

Bilo da imate pitanje o proizvodu ili vam je potrebna pomoć, naši posvećeni timovi za prodaju i podršku su posvećeni pružanju brzih odgovora u roku od 24 sata. Cijenimo naše partnerstvo i nastojimo da vas podržimo sa uzorcima USB 2.0 kablova, proizvodima i savjetima na najbolji mogući način. Postat ćemo vaš partner od povjerenja i pružiti vam pravovremenu i sveobuhvatnu podršku.

Sistem kontrole kvaliteta

Kako bismo globalnim kupcima pružili proizvode visokog kvaliteta, uspostavili smo pouzdan sistem kontrole kvaliteta. Imamo mlad tim za razvoj proizvoda i provodimo stroge inspekcije u svakoj fazi proizvodnje kako bismo osigurali striktno poštovanje standarda kvaliteta. Posvećeni smo održavanju odlične kvalitete od najranijih faza do konačnog proizvoda. Posvećeni smo strogim mjerama kontrole kvaliteta koje nam omogućavaju da dosljedno pružamo visokokvalitetne proizvode za mikro usb kablove.

Brza dostava

Naše fabrike rade sa stabilnim kapacitetom, obezbeđujući optimalne performanse i efikasnost. Ovo nam omogućava da održavamo veliki inventar USB kablova, čime se skraćuje vreme isporuke za naše cenjene kupce. Budite sigurni, naša posvećenost operativnoj izvrsnosti omogućava nam da efikasno i efikasno zadovoljimo vaše potrebe.

USB 2.{1}} konektor

USB tip A

Tehnički poznati kao USB 2.0 Standard-A, ovi konektori su savršeno pravougaoni USB konektori koji se nalaze na većini uređaja koji nisu mobilni. USB 2.0 konektori tipa A su fizički kompatibilni sa USB 3.{7}} i USB 1.1 konektorima.

USB tip B

Tehnički poznati kao USB 2.0 Standard B, ovi konektori su kvadratnog oblika sa malim zarezom na vrhu. USB 2.0 Utikači tipa B su fizički kompatibilni sa USB 3.{5}} i USB 1.1 tipom B utičnicama, ali USB 3.0 utikači tipa B nisu kompatibilni sa USB 2. 0 Posude tipa B.

USB Micro-A kabl

Ovi konektori, posebno utikač, izgledaju kao mala verzija USB 2.0 Tip A konektora. USB 2.0 Micro-A utikač je kompatibilan sa USB 2.0 Micro-AB utičnicama i USB 3.0 Micro-AB utičnicama. Međutim, noviji USB 3.{12}} Micro-A utikač ne staje u USB 2.{15}} Micro-AB utičnicu.

USB Micro-B

Ovi konektori su mali i pravougaoni, ali su uglovi na jednoj strani više pod uglom nego kvadratni. USB 2.0 Micro-B utikač je kompatibilan sa četiri tipa utičnica: USB 2.0 i USB 3.0 Micro-B i Micro-AB utičnicama. Noviji USB 3.{{10}} Micro-B utikači nisu kompatibilni sa USB 2.0 Micro utičnicama.

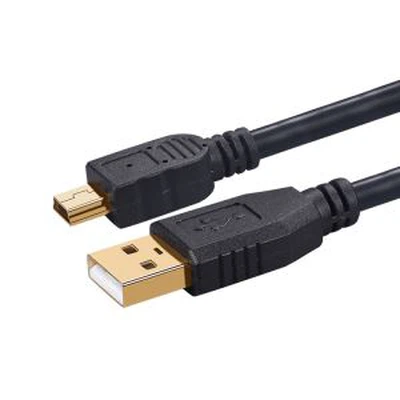

Mini USB 2.0 kabl

Ovi konektori su mali, uglavnom pravougaoni, sa jednom stranom veoma zaobljenom. USB 2.0 Mini-A utikači su kompatibilni samo sa USB 2.0 Mini-AB utičnicama.

USB Mini-B

Ovi konektori su mali, uglavnom pravougaoni, sa uočljivim udubljenjima na kratkim stranama. USB 2.0 Mini-B utikač je kompatibilan sa USB 2.0 Mini-B i USB 2.0 Mini-AB utičnicama.

Česta pitanja o USB 2.0 kablu

P: Da li je USB 2.0 isto što i USB C?

O: Tehnički je moguće pokrenuti USB 2.0 preko USB tipa C jer je USB 2.0 specifikacija protokola, a USB tip C je definicija fizičkog interfejsa.

P: Da li je USB 2.0 isto što i USB C?

O: Utikač tipa A iz bilo koje USB verzije će stati u utičnicu, iako postoje USB konektori tipa A sa 2.0 i 3.{3}} verzijama. Verzije USB 2.0 i 3.{7}} se ipak razlikuju na nekoliko načina. Na primjer, USB 3.0 sadrži devet dodatnih pinova koji omogućavaju brži prijenos podataka.

P: Kako možete razlikovati USB 2.0 i 3.0?

O: Crni "blok" se nalazi unutar USB porta USB 2.0. USB 3.0, s druge strane, ima plavi "blok" unutar USB porta. "Blok" unutar modernijeg USB 3.1 konektora je crvene boje, što je još jedna vidljiva razlika.

P: Da li je USB 2.0 potreban poseban kabl?

O: Svi USB 3.0 kablovi se mogu koristiti sa USB 2.0 uređajima. Stoga, USB 3.0 kabl se može koristiti na plug-and-play način sa USB 2.0 uređajem. Međutim, imajte na umu da su brzine prijenosa podataka sa USB 3.{11}} kablovima ograničene na USB 2.{13}} specifikacije kada se koriste sa USB 2.{15}} uređajima.

P: Mogu li priključiti USB 2.0 u 3.0 port?

O: Da li je USB 3.0 kompatibilan sa starijim modelima? Drugim riječima, USB 3.0 je namijenjen za rad s ranijim USB verzijama, kao što su USB 2.0 i USB 1.1. Da, kompatibilan je unatrag. USB 2.0 uređaj se može priključiti na USB 3.{11}} port i uvijek će funkcionisati, ali će raditi samo brzinom USB 2.{13}} tehnologije.

P: Da li je USB 2.0 dovoljno brz za 4k?

O: Sve dok je vaš USB disk dovoljno brz, odgovor je da. Maksimalna brzina čitanja/pisanja USB 2.0 je 60 Mbps. U praksi, ovo bi se moglo smanjiti. Standardni 4K video streamovi se kreću od 15 do 25 MB, tako da biste trebali biti spremni sve dok vaš USB disk može prenositi podatke brzinom od najmanje 26 MB.

P: Da li je USB 2.0 isto što i USB B?

O: USB Type-B utikač iz jedne USB verzije će se uklopiti u Type-B utičnicu i sa svoje i druge USB verzije jer su konektori tipa B na USB 2.0 i USB 1.1 isti . USB 3.0 Tip-B konektori nisu kompatibilni sa ranijim modelima utikača zbog njihovog različitog oblika.

P: Može li se USB 2.0 koristiti za napajanje?

O: Domaćini mogu ponuditi 5V na 500 mA, ili 2,5 vati ukupne izlazne snage, prema USB 2.0 specifikaciji. 5V na 900 mA (4,5W) podržavaju USB 3.0 i 3.1.

P: Šta se dešava ako priključite USB 2.0 u USB 3.1 port?

O: Da, USB 1.0 ili 2.0 može se povezati na USB čvorište ili novije. Većina ovih čvorišta je kompatibilna unatrag.

P: Zašto moj USB 2.0 ne radi na mom USB 3.0 portu?

O: Zašto moj USB 2.0 ne radi na mom USB 3.0 portu?

P: Koja je maksimalna udaljenost između USB 2.{1}} kablova?

O: otprilike 16 stopa i 5 inča. Maksimalna dužina kabla dozvoljena specifikacijom USB 2.0 za povezivanje dva USB 2.{5}} uređaja (puna brzina ili visoka brzina) je 5 metara.

P: Postoji li razlika između USB 1.0 i 2.{3}} kablova?

O: USB 2.0 uređaji imaju teoretsku maksimalnu brzinu od 480Mbps, što je 40 puta brže od maksimalne brzine od 12Mbps koju USB 1.0 uređaji mogu postići.

Shenzhen STC proizvođač kablova je jedan od vodećih proizvođača i dobavljača USB 2.{1}} kablova u Kini, dobrodošli u kupovinu i veleprodaju visokokvalitetnog USB 2.{4}} kabla iz naše fabrike.
